機械設備的使用為現代工廠減輕了不少負擔。在中國 2025 智能制造的浪潮下，原有的機械設備已經無法完全滿足數字化工廠建設的需要，對傳統制造業中原有的設備進行改造，使之適應數字化工廠的需要勢在必行。 在數字化制造時代，通過設備在生產過程產生的數據，實現數據的自動化采集至關重要。

背景技術

在數字化工廠建設過程中，須對設備進行聯網管理。 但對于原有設備，不提供 PLN 等通訊裝置，無法聯網并實現數據的采集，主要存在以下方面內容：

(1)設備聯網情況：傳統制造業中，設備是關鍵一環，是原有設備在設計及購置過程中沒有進行數字化工廠建設的考慮，為提供 PLN，不可直接進行聯網使用。 但又不可進行報廢另購新設備，因此對于設備的改造，使之適應數字化工廠建設，實現設備聯網是要進行的開始工作。

(2)設備數據采集情況：各零部件尺寸測量多、精度高、質量控制嚴格，但是現場仍然普遍采用手動普通測量工具進行操作，尺寸測量精度低、可追溯性差，卡片人工填寫工作量大，影響產品生產效率的提高，通過研究開發設備采集系統來實現制造數據的自動上傳，提高現場生產的信息化程度，達到質量信息流轉的無紙化，且減輕操作工人的工作負擔，操作更簡單，能夠顯著提升產品質量和生產效率。

(3)數據分析情況：處于大數據時代，為了有效利用生產過程中產生的數據，有必要進行大數據分析，找到數據發展趨勢，及時發現問題點，為技術改進提供科學數據依據。

主要技術特點

1.設備改造

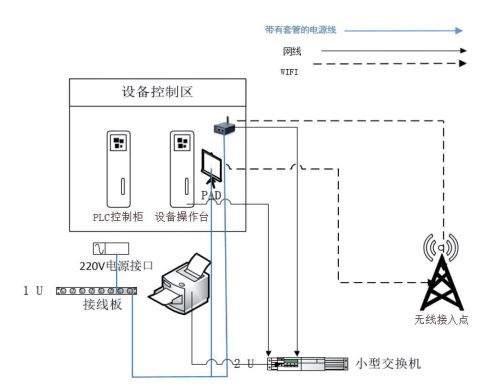

根據工廠的實際情況，針對不同設備情況采取不同的改造方案。 以盡可能不動設備本身為原則，通過外裝工控機的方式實現設備的聯網與數據的采集，既可以避免對設備的人為破壞，同時又可以獲取設備的相關信息，靈活快捷。 硬件為小型工控機NanoPi(無固態硬盤，無風扇)作為數采網關。 操作系統為 Linux，內部組件包括內存數據庫 Redis。 現場人機交互設計智能平板，通過現場辦公 wifi 網絡進行接入，開發設計語言為 Python。 通過設備的改造，獲取設備生產數據，以及設備狀態數據。

2.數據采集

采集系統采用 JAVA語言基于B/S + C/S雙重架構進行開發，系統配置界面及用戶操作界面以B/S架構下的 Web 端為主，數據采集模塊采用C/S架構的客戶端程序，兼容底層硬件操作能力，提高數據采集的效率與性能。數據庫采用輕量、效率的小型關系數據庫 MySQL。 系統采用三層架構，數據層、服務層和應用層，從而增強系統的穩健性和可擴展性。

建立數據傳輸接口，將設備采集數據通過訂單作為載體進行數據傳遞，與上游生產執行系統 MES進行數據貫通，實現數據共享。

優德普MES系統開發遵循的原則

(1)兼容性原則：確保軟件改造的兼容性，有利于兼容多種生產工具設備接入，進行數據采集與處理，在保證功能的前提下，更大限度降低系統成本。

(2)易用性原則：對系統的開發設計力求操作簡便，維護簡單，易學易懂。

(3)可靠性原則：確保系統能夠長期穩定運行，同時保證各型配套工具和接收器的連接穩定，以保證設備的可靠性。

(4)安全性原則：系統用戶根據業務需求的不同，具有不同的安全級別及操作權限，以保證數據的安全性。

(5)易二次開發、易維護性原則：采用封裝技巧，建立穩定的底層工具，方便后期維護或二次開發。

優德普MES系統設備管理業務流程

在生產過程中，以生產工單為數據主線，以結構化檢查卡片為數據采集點，進行數據采集。通過設備與檢查卡片項點的數據建立關聯關系，實現設備采集數據的自動匹配，獲得準確的檢測數據，并通過設備相關生產數據與 MES 系統的數據貫通，提高數據準確度，減少操作人員勞動量，并可提供數據的結構化，為數據分析、數據應用提供數據支撐。

通過對設備的分析，視情況對設備進行改造，設備數據采集系統以生產數據實時采集、處理軟件系統為核心，實時采集生產過程中產生的各類業務數據，并將數據處理、匯總后傳輸至 MES系統，實現車間生產的精細化管理，為數字化工廠的建設提供數據支撐。
